AFR-250系列 聚四氟乙烯薄膜绕包绝缘安装 作者:本站 来源:网络 点击:4717 次 发布时间:2009-8-12 一、概述:
聚四氟乙烯薄膜绕包绝缘安装线采用PTFE薄膜作为绝缘,按照Q/77450932-9.1-2007标准生产。该类产品具有极好的柔韧性,卓越的耐高温性能 ,优良的化学性能 ,耐潮湿 、阻燃等优点。主要用于高温条件下电子设备 、仪器仪表线路 、飞机布线及其它电器装置的内部连接等。

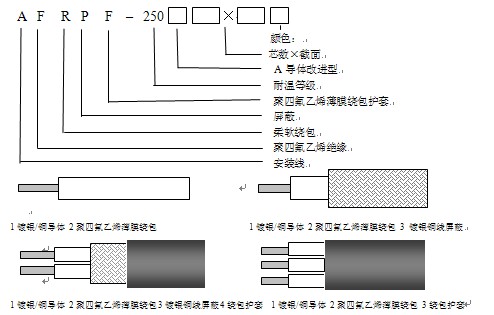

二、电线代号及型号:(示意图)
三、产品主要性能:
1. 额定电压 :交流 220V
2.工作温度:-65℃ ~ 200℃ -65℃ ~ 250℃(镀银导体)
3. 绝缘电阻:成品电线在室温下应不小于100MΩ·km
4. 屏蔽编织密度应不小于80%。
四、常用规格结构数据表:(可根据用户特殊需要定做)
型号 |
芯数×截面
mm2 |
导体结构
股数/直径
mm |
最大直流电阻
Ω/km 20℃ |
绝缘最薄厚度
mm |
电线外径 |
试验电压
kV |
AFR-250
AF-1
AFR-200
AF
|
1×0.035 |
7/0.08 |
600 |
0.07 |
0.67 |
1.0 |
2×0.035 |
1.50 |
3×0.035 |
1.70 |
1×0.05 |
10/0.08 |
370 |
0.07 |
0.72 |
2×0.05 |
1.60 |
3×0.05 |
1.80 |
1×0.07 |
14/0.08 |
260 |
0.07 |
0.75 |
2×0.07 |
1.70 |
3×0.07 |
2.00 |
1×0.10 |
21/0.08 |
180 |
0.07 |
0.85 |
2×0.10 |
1.80 |
3×0.10 |
2.10 |
1×0.12 |
24/0.08
7/0.12 |
165 |
0.07 |
0.87 |
2×0.12 |
1.80 |
3×0.12 |
2.10 |
1×0.15 |
30/0.08
19/0.10 |
125 |
0.07 |
0.90 |
2×0.15 |
1.80 |
3×0.15 |
2.20 |
1×0.20 |
42/0.08
27/0.1
12/0.15
19/0.12 |
100 |
0.07 |
1.00 |
2×0.20 |
2.00 |
3×0.20 |
2.20 |
1×0.30 |
62/0.08
45/0.10
18/0.15 |
70 |
0.07 |
1.15 |
2×0.30 |
2.30 |
3×0.30 |
2.60 |
1× 0.35 |
75/0.08
45/0.10
19/0.16 |
60 |
0.07 |
1.20 |
2× 0.35 |
2.40 |
3× 0.35 |
2.60 |
1× 0.40 |
85/0.08
54/0.10
24/0.15 |
55 |
0.07 |
1.30 |
2× 0.40 |
2.70 |
3× 0.40 |
3.00 |
1× 0.50 |
105/0.08
66/0.10
29/0.15
19/0.18 |
42 |
0.07 |
1.40 |
2× 0.50 |
2.80 |
3× 0.50 |
3.10 |
注:AF-1 同AFR-250, AF 同AFR-200(线芯为裸铜 ).
四、常用规格结构数据表(续):
型号 |
芯数×截面
mm2 |
导体结构
股数/直径
mm |
最大直流电阻
Ω/km 20℃ |
绝缘最薄厚度
mm |
电线外径 |
试验电压
kV |
AFRP-250
AFP-1
AFRP-200
AFP |
1×0.035 |
7/0.08 |
600 |
0.07 |
1.10 |
0.8 |
2×0.035 |
1.90 |
3×0.035 |
2.20 |
1×0.05 |
10/0.08 |
370 |
0.07 |
1.20 |
2×0.05 |
2.10 |
3×0.05 |
2.30 |
1×0.07 |
14/0.08 |
260 |
0.07 |
1.30 |
2×0.07 |
2.20 |
3×0.07 |
2.50 |
1×0.10 |
21/0.08 |
180 |
0.07 |
1.40 |
2×0.10 |
2.30 |
3×0.10 |
2.80 |
1×0.12 |
24/0.08
7/0.12 |
165 |
0.07 |
1.45 |
2×0.12 |
2.40 |
3×0.12 |
2.85 |
1×0.15 |
30/0.08
19/0.10 |
125 |
0.07 |
1.55 |
2×0.15 |
2.50 |
3×0.15 |
2.90 |
1×0.20 |
42/0.08
27/0.1
12/0.15
19/0.12 |
100 |
0.07 |
1.75 |
2×0.20 |
3.10 |
3×0.20 |
3.25 |
1×0.30 |
62/0.08
45/0.10
18/0.15 |
70 |
0.07 |
1.80 |
2×0.30 |
3.20 |
3×0.30 |
3.50 |
1× 0.35 |
75/0.08
45/0.10
19/0.16 |
60 |
0.07 |
1.95 |
2× 0.35 |
3.40 |
3× 0.35 |
3.70 |
1× 0.40 |
85/0.08
54/0.10
24/0.15 |
55 |
0.07 |
2.00 |
2× 0.40 |
3.50 |
3× 0.40 |
3.90 |
1× 0.50 |
105/0.08
66/0.10
29/0.15
19/0.18 |
42 |
0.07 |
2.20 |
2× 0.50 |
3.90 |
3× 0.50 |
4.30 |
注:AFP-1 同AFRP-250, AFP 同AFRP-200(线芯为裸铜),P1为镀锡铜线编织.
四、常用规格结构数据表(续):
型号 |
芯数×截面
mm2 |
导体结构
股数/直径
mm |
最大直流电阻
Ω/km 20℃ |
绝缘最薄厚度
mm |
电线外径 |
试验电压
kV |
AFPF
|
1×0.035 |
7/0.08 |
600 |
0.07 |
1.30 |
0.8 |
2×0.035 |
2.20 |
3×0.035 |
2.50 |
1×0.05 |
10/0.08 |
370 |
0.07 |
1.50 |
2×0.05 |
2.40 |
3×0.05 |
2.60 |
1×0.07 |
14/0.08 |
260 |
0.07 |
1.60 |
2×0.07 |
2.50 |
3×0.07 |
2.80 |
1×0.10 |
21/0.08 |
180 |
0.07 |
1.65 |
2×0.10 |
2.60 |
3×0.10 |
3.10 |
1×0.12 |
24/0.08
7/0.12 |
165 |
0.07 |
1.70 |
2×0.12 |
2.65 |
3×0.12 |
3.15 |
1×0.15 |
30/0.08
19/0.10 |
125 |
0.07 |
1.80 |
2×0.15 |
2.80 |
3×0.15 |
3.20 |
1×0.20 |
42/0.08
27/0.1
12/0.15
19/0.12 |
100 |
0.07 |
2.05 |
2×0.20 |
3.40 |
3×0.20 |
3.55 |
1×0.30 |
62/0.08
45/0.10
18/0.15 |
70 |
0.07 |
2.25 |
2×0.30 |
3.70 |
3×0.30 |
3.90 |
1× 0.35 |
75/0.08
45/0.10
19/0.16 |
60 |
0.07 |
2.35 |
2× 0.35 |
3.85 |
3× 0.35 |
4.10 |
1× 0.40 |
85/0.08
54/0.10
24/0.15 |
55 |
0.07 |
2.40 |
2× 0.40 |
3.95 |
3× 0.40 |
4.30 |
1× 0.50 |
105/0.08
66/0.10
29/0.15
19/0.18 |
42 |
0.07 |
2.60 |
2× 0.50 |
4.40 |
3× 0.50 |
4.70 |
|
