AF-200系列 氟-46安装线
作者：本站  来源：网络  点击：3749 次  发布时间：2009-8-12
一、概述
      氟-46安装线按照Q/77450932-9.2-2007标准生产。该类产品具有卓越的耐高温性能，优良的化学性能，耐潮湿、阻燃等优点。主要用于高温条件下600V以下电子设备、仪器仪表线路、飞机布线及其它电器装置的内部连接等。

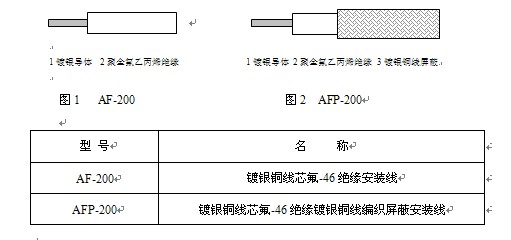

二、产品型号及结构：（示意图）

三、产品主要性能
      1. 额定电压 ：交流 600V
      2. 额定温度 ：200℃
      3. 最低使用环境温度 ：-65℃
      4. 屏蔽编织密度应不小于80%，可以3米以上交货.


四、常用规格结构数据表：（可根据用户特殊需要定做）
标称
截面
mm2
导体结构
根数/直径mm
平均外径mm
电线计算重量 kg/km
20℃时导体直流电阻最大值Ω/km
AF-200
AFP-200
上限
AF-200
AFP-200
0.06
7/0.10
0.80±0.10
1.35
2.02
5.27
349
0.12
7/0.16
1.00±0.10
1.60
2.83
6.55
151
0.20
7/0.20
1.15±0.10
1.75
3.84
7.73
82
0.35
19/0.16
1..40±0.10
2.05
5.54
10.31
49.5
0.50
19/0.18
1.50±0.15
2.25
8.08
11.38
39
0.75
19/0.23
1.75±0.15
2.40
10.2
15.66
24.1
1.00
19/0.26
1.95±0.15
2.65
12.1
18.73
19.0
1.50
19/0.32
2.30±0.20
3.10
14.9
26.71
12.4
2.00
19/0.37
2.60±0.20
3.40
18.5
34.53
9.4
2.50
19/0.41
2.80±0.20
3.70
22.5
42.50
7.62
3.00
37/0.32
3..20±0.20
4.10
31.5
47.94
6.3
4.00
37/0.37
3.60±0.25
4.50
35.9
62.58
5.0
5.00
37/0.40
4.00±0.25
4.80
46.9
75.52
4.1
6.00
37/0.45
4.40±0.25
5.10
56.2
84.63
3.3
注：P1为镀锡铜线编织
可根据客户的需要订做多股绞合屏蔽，多股绞合护套电缆
