AF-250系列 航空用聚四氟乙烯绝缘电线 作者:本站 来源:网络 点击:4877 次 发布时间:2009-8-12
一、概述 航空用聚四氟乙烯绝缘,按照HB6150-88标准生产,该类产品具有卓越的耐高温性能 ,优良的化学性能, 耐潮湿 、阻燃等优点。主要用于600V以下电子设备、仪器仪表线路、飞机布线及其它电器装置的内部连接等
表 1
安装线 |
聚四氟乙烯绝缘 |
屏蔽 |
护套 |
温度
等级 |
绝缘改型
(可熔性聚四氟乙烯) |
A |
F |
P |
H |
250 |
-1 |

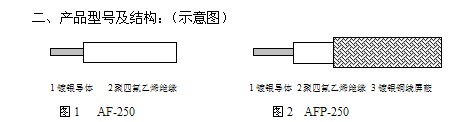

表 2
型号 |
名称 |
AF-250 |
AF-250-1 |
镀银铜线芯聚四氟乙烯绝缘电线 |
AFP-250 |
AFP-250-1 |
镀银铜线芯聚四氟乙烯绝缘屏蔽电线 |
AFPH-250 |
AFPH-250-1 |
镀银铜线芯聚四氟乙烯绝缘屏蔽护套电线 |
三、产品主要性能
1. 额定电压:交流 600V
2. 电线线芯长期工作温度 200℃,短期工作温度 250℃(500小时)。
3. 电线使用的最低环境温度-65℃。
四 常用规格结构数据表:(可根据用户特殊需要定做)
标称
截面
mm2 |
线芯结构
根数/直径
mm |
成品电线外径及偏差 mm |
成品电线最大外径 mm |
AF-250 |
AF-250-1 |
AFP-250 |
AFP-250-1 |
AFPH-250 |
AFPH-250-1 |
0.06 |
7/0.10 |
0.9±0.07 |
----- |
1.35±0.10 |
----- |
2.10 |
----- |
0.12 |
7/0.16 |
1.08±0.07 |
----- |
1.50±0.15 |
----- |
2.30 |
----- |
0.20 |
7/0.20 |
1.25±0.15 |
----- |
1.75±0.20 |
----- |
2.55 |
----- |
0.35 |
19/0.16 |
1.45±0.15 |
1.40±0.10 |
1.95±0.20 |
1.90±0.20 |
2.75 |
2.70 |
0.50 |
19/0.18 |
1.65±0.15 |
1.55±0.10 |
2.15±0.20 |
2.00±0.20 |
2.95 |
2.80 |
0.75 |
19/0.23 |
1.90±0.15 |
1.85±0.10 |
2.40±0.20 |
2.35±0.20 |
3.20 |
3.15 |
1.00 |
19/0.26 |
2.05±0.15 |
2.00±0.10 |
2.65±0.20 |
2.50±0.20 |
3.45 |
3.30 |
1.20 |
19/0.28 |
2.25±0.15 |
2.15±0.10 |
2.85±0.25 |
2.65±0.20 |
3.70 |
3.45 |
1.50 |
19/0.32 |
2.45±0.15 |
2.30±0.10 |
3.05±0.25 |
2.90±0.20 |
4.00 |
3.80 |
2.00 |
19/0.37 |
2.70±0.15 |
2.65±0.10 |
3.30±0.25 |
3.25±0.20 |
4.25 |
4.20 |
2.50 |
19/0.41 |
3.10±0.20 |
2.95±0.10 |
3.70±0.30 |
3.55±0.25 |
4.70 |
4.50 |
3.00 |
37/0.32 |
3.30±0.20 |
3.15±0.15 |
4.00±0.30 |
3.75±0.25 |
5.00 |
4.70 |
4.00 |
37/0.37 |
3.60±0.20 |
3.50±0.15 |
4.30±0.30 |
4.10±0.25 |
5.35 |
5.10 |
5.00 |
37/0.40 |
4.10±0.20 |
4.00±0.15 |
4.85±0.30 |
4.60±0.25 |
5.95 |
5.60 |
6.00 |
37/0.45 |
4.25±0.20 |
4.25±0.15 |
5.15±0.30 |
4.85±0.25 |
6.25 |
5.85 |
|
