FF4-2系列 航空航天用镀银铜芯聚四氟乙烯绝缘电线电缆 作者:本站 来源:网络 点击:3879 次 发布时间:2009-8-12
一、航空航天用镀银铜芯聚四氟乙烯绝缘电线电缆按GJB773A/3A-2000国军标生产,该类产品具有卓越的耐高温性能 ,优良的化学性能 ,阻燃、耐潮湿等优点。主要用于高低温条件下电子设备 、仪器仪表线路 、航空航天精密设备及其它电器装置内部连接等。
二、使用特性:
1. 额定电压 :交流 600V
2. 额定温度 :200℃
3. 使用的最低环境温度 :-65℃

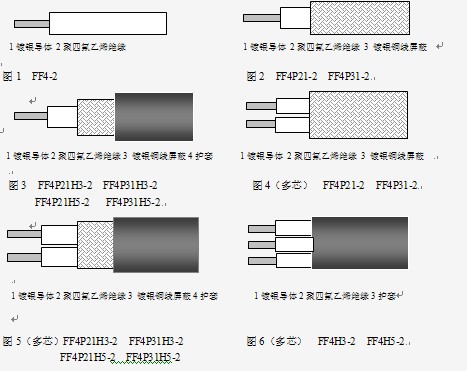

三、产品型号及结构示意图:
四、常用规格结构数据表:(可根据用户特殊需要定做)
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
外径及偏差
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF4-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
FF4-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
1
芯 |
0.08 |
7/0.12 |
0.84±0.05 |
1.34 |
2.06 |
2.10 |
2.02 |
5.45 |
9.69 |
9.97 |
0.14 |
19/0.10 |
0.97±0.05 |
1.47 |
2.19 |
2.23 |
2.83 |
6.65 |
11.2 |
11.5 |
0.20 |
19/0.12 |
1.09±0.05 |
1.59 |
2.31 |
2.35 |
3.84 |
8.03 |
12.9 |
13.2 |
0.4/0.3 |
19/0.16 |
1.25±0.05 |
1.75 |
2.47 |
2.51 |
5.54 |
10.2 |
15.5 |
15.8 |
0.6/0.5 |
19/0.20 |
1.47±0.05 |
1.97 |
2.69 |
2.73 |
8.08 |
13.4 |
19.2 |
19.6 |
0.75 |
19/0.23 |
1.66±0.05 |
2.16 |
2.88 |
2.92 |
10.2 |
16.1 |
22.4 |
22.8 |
1.00 |
19/0.26 |
1.73±0.05 |
2.23 |
2.95 |
2.99 |
12.1 |
18.3 |
24.7 |
25.1 |
1.20 |
19/0.28 |
1.91±0.05 |
2.41 |
3.13 |
3.17 |
14.9 |
21.6 |
28.5 |
28.9 |
1.50 |
19/0.32 |
2.19±0.05 |
2.69 |
3.41 |
3.45 |
18.5 |
26.1 |
33.7 |
34.1 |
2.00 |
19/0.36 |
2.29±0.05 |
2.79 |
3.51 |
3.55 |
22.5 |
30.4 |
38.2 |
38.7 |
2.50 |
37/0.30 |
2.72±0.08 |
3.25 |
3.97 |
4.01 |
31.5 |
40.8 |
49.8 |
50.3 |
3.00 |
37/0.32 |
2.82±0.08 |
3.35 |
4.07 |
4.11 |
35.9 |
45.4 |
54.7 |
55.3 |
4.00 |
37/0.37 |
3.41±0.10 |
3.96 |
4.98 |
4.72 |
46.9 |
58.0 |
74.1 |
69.8 |
5.00 |
37/0.40 |
3.53±0.10 |
4.08 |
5.10 |
4.84 |
56.2 |
68.0 |
84.2 |
79.8 |
6.00 |
37/0.45 |
4.25±0.10 |
4.80 |
5.82 |
5.56 |
69.5 |
83.5 |
102 |
97.2 |
四、常用规格结构数据表:(续):
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF4H3-2- |
FF4H5-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
FF4H3-2- |
FF4H5-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
2
芯 |
0.08 |
7/0.12 |
2.50 |
2.54 |
2.23 |
2.95 |
2.99 |
9.00 |
9.33 |
9.73 |
15.7 |
16.1 |
0.14 |
19/0.10 |
2.76 |
2.80 |
2.49 |
3.21 |
3.25 |
11.2 |
11.6 |
12.1 |
18.7 |
19.1 |
0.20 |
19/0.12 |
3.00 |
3.04 |
2.73 |
3.45 |
3.49 |
13.8 |
14.2 |
14.8 |
22.0 |
22.4 |
0.4/0.3 |
19/0.16 |
3.32 |
3.36 |
3.05 |
3.77 |
3.81 |
18.0 |
18.4 |
19.2 |
27.0 |
27.5 |
0.6/0.5 |
19/0.20 |
3.76 |
3.80 |
3.49 |
4.21 |
4.25 |
24.2 |
24.7 |
25.6 |
34.4 |
34.9 |
0.75 |
19/0.23 |
4.44 |
4.18 |
3.87 |
4.89 |
4.63 |
33.5 |
29.9 |
30.9 |
45.2 |
41.2 |
1.00 |
19/0.26 |
4.58 |
4.32 |
4.01 |
5.03 |
4.77 |
37.8 |
34.1 |
35.2 |
49.0 |
45.8 |
1.20 |
19/0.28 |
4.94 |
4.68 |
4.37 |
5.39 |
5.13 |
44.6 |
40.7 |
41.9 |
57.7 |
53.4 |
1.50 |
19/0.32 |
5.50 |
5.24 |
4.93 |
5.95 |
5.69 |
53.8 |
49.3 |
50.8 |
68.4 |
63.6 |
2.00 |
19/0.36 |
5.70 |
5.44 |
5.13 |
6.15 |
5.89 |
62.6 |
58.0 |
59.5 |
77.8 |
72.8 |
2.50 |
37/0.30 |
6.50 |
6.20 |
6.05 |
7.07 |
6.80 |
84.8 |
80.3 |
81.1 |
100.5 |
93.7 |
3.00 |
37/0.32 |
6.70 |
6.40 |
6.25 |
7.27 |
6.95 |
94.3 |
89.8 |
91.6 |
116.7 |
109.6 |
4.00 |
37/0.37 |
7.90 |
7.50 |
7.45 |
8.47 |
8.10 |
120.6 |
114.6 |
122.5 |
151.9 |
144.7 |
5.00 |
37/0.40 |
8.10 |
8.75 |
7.75 |
8.80 |
9.00 |
140.1 |
154.7 |
142.5 |
174.0 |
180.1 |
6.00 |
37/0.45 |
9.60 |
9.25 |
9.15 |
10.20 |
10.45 |
175.0 |
187.6 |
174.7 |
211.6 |
219.4 |
四、常用规格结构数据表(续):
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF4H3-2- |
FF4H5-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
FF4H3-2- |
FF4H5-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
3
芯 |
0.08 |
7/0.12 |
2.64 |
2.68 |
2.37 |
3.09 |
3.13 |
11.7 |
12.1 |
12.6 |
19.3 |
19.7 |
0.14 |
19/0.10 |
2.92 |
2.96 |
2.65 |
3.37 |
3.41 |
14.9 |
15.3 |
15.9 |
23.3 |
23.7 |
0.20 |
19/0.12 |
3.18 |
3.22 |
2.91 |
3.63 |
3.67 |
18.6 |
19.0 |
19.8 |
27.8 |
28.3 |
0.4/0.3 |
19/0.16 |
3.53 |
3.57 |
3.26 |
3.98 |
4.02 |
24.6 |
25.1 |
26.0 |
34.8 |
35.4 |
0.6/0.5 |
19/0.20 |
4.00 |
4.04 |
3.73 |
4.45 |
4.49 |
33.6 |
34.1 |
35.2 |
45.2 |
45.8 |
0.75 |
19/0.23 |
4.71 |
4.45 |
4.14 |
5.16 |
4.90 |
45.7 |
41.6 |
42.9 |
58.9 |
54.5 |
1.00 |
19/0.26 |
4.86 |
4.60 |
4.29 |
5.31 |
5.05 |
52.0 |
47.8 |
49.2 |
66.8 |
61.2 |
1.20 |
19/0.28 |
5.25 |
4.99 |
4.68 |
5.70 |
5.44 |
61.9 |
57.4 |
58.9 |
76.8 |
71.9 |
1.50 |
19/0.32 |
5.86 |
5.60 |
5.29 |
6.31 |
6.05 |
75.0 |
70.0 |
71.7 |
91.7 |
86.3 |
2.00 |
19/0.36 |
6.07 |
5.81 |
5.50 |
6.52 |
6.26 |
88.1 |
82.8 |
84.7 |
105.0 |
100.0 |
2.50 |
37/0.30 |
7.03 |
6.75 |
6.50 |
7.50 |
7.25 |
118.8 |
114.3 |
116.5 |
141.9 |
132.1 |
3.00 |
37/0.32 |
7.25 |
6.90 |
6.70 |
7.72 |
7.40 |
132.2 |
138.9 |
131.3 |
157.9 |
146.5 |
4.00 |
37/0.37 |
8.55 |
8.30 |
8.00 |
9.05 |
9.25 |
170.5 |
180.1 |
170.9 |
203.3 |
192.0 |
5.00 |
37/0.40 |
8.85 |
8.95 |
8.45 |
9.50 |
9.80 |
199.5 |
209.7 |
199.9 |
234.1 |
241.9 |
6.00 |
37/0.45 |
10.4 |
10.65 |
9.95 |
11.0 |
11.20 |
245.1 |
257.4 |
246.0 |
285.9 |
297.6 |
四、常用规格结构数据表(续):
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF4H3-2- |
FF4H5-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
FF4H3-2- |
FF4H5-2 |
FF4P21-2
FF4P31-2 |
FF4P21H3-2
FF4P31H3-2 |
FF4P21H5-2
FF4P31H5-2 |
4
芯 |
0.08 |
7/0.12 |
2.87 |
2.91 |
2.60 |
3.32 |
3.36 |
14.5 |
14.9 |
15.5 |
22.8 |
23.3 |
0.14 |
19/0.10 |
3.19 |
3.23 |
2.92 |
3.64 |
3.68 |
18.5 |
19.0 |
19.7 |
27.9 |
28.4 |
0.20 |
19/0.12 |
3.48 |
3.52 |
3.21 |
3.93 |
3.97 |
23.4 |
23.9 |
24.8 |
33.6 |
34.1 |
0.4/0.3 |
19/0.16 |
3.87 |
3.91 |
3.60 |
4.32 |
4.36 |
31.3 |
31.8 |
32.9 |
42.7 |
43.2 |
0.6/0.5 |
19/0.20 |
4.70 |
4.44 |
4.13 |
5.15 |
4.89 |
47.6 |
43.5 |
44.8 |
61.1 |
56.6 |
0.75 |
19/0.23 |
5.16 |
4.90 |
4.59 |
5.61 |
5.35 |
57.9 |
53.4 |
54.9 |
72.8 |
67.9 |
1.00 |
19/0.26 |
5.33 |
5.07 |
4.76 |
5.78 |
5.52 |
66.2 |
61.6 |
63.2 |
81.6 |
76.6 |
1.20 |
19/0.28 |
5.76 |
5.50 |
5.19 |
6.21 |
5.95 |
79.2 |
74.1 |
75.9 |
95.9 |
90.5 |
1.50 |
19/0.32 |
6.44 |
6.18 |
5.87 |
6.89 |
6.63 |
96.2 |
90.6 |
92.7 |
115.0 |
109.0 |
2.00 |
19/0.36 |
6.68 |
6.42 |
6.11 |
7.13 |
6.87 |
113.0 |
107.0 |
110.0 |
133.0 |
130.0 |
2.50 |
37/0.30 |
7.88 |
7.56 |
7.20 |
8.22 |
7.98 |
153.3 |
146.7 |
152.9 |
181.4 |
173.1 |
3.00 |
37/0.32 |
8.02 |
7.76 |
7.45 |
8.47 |
8.25 |
170.9 |
165.6 |
171.7 |
202.0 |
191.2 |
4.00 |
37/0.37 |
9.47 |
9.67 |
9.05 |
10.10 |
10.25 |
220.8 |
231.9 |
221.5 |
257.9 |
267.8 |
5.00 |
37/0.40 |
9.78 |
9.96 |
9.30 |
10.50 |
10.55 |
259.4 |
272.4 |
259.8 |
302.9 |
314.1 |
6.00 |
37/0.45 |
11.52 |
11.75 |
11.05 |
12.30 |
12.30 |
318.8 |
330.2 |
319.9 |
372.8 |
386.8 |
|
