FF46-2系列 航空航天用镀银铜芯聚全氟乙丙烯绝缘电线电缆 作者:本站 来源:网络 点击:3790 次 发布时间:2009-8-12
一、航空航天用镀银铜芯聚全氟乙丙烯绝缘电线电缆按GJB773A/8A- 2000国军标生产。
该类产品具有卓越的耐高温性能 、耐潮湿性能 、阻燃性能 ,机械强度高。主要用于高低温条件下电子设备 、仪器仪表线路及其他精密电器装置内部连接等。
二、使用特性:
1. 额定电压 :交流 600V
2. 额定温度 :200℃
3. 使用的最低环境温度 :-65℃

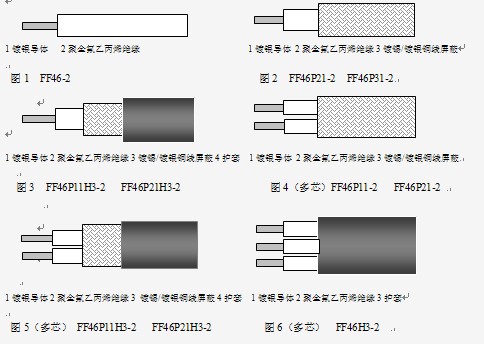

三、产品型号及结构示意图:
四、常用规格结构数据表:(可根据用户特殊需要定做,也可选用镀锡导体-1型)
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
外径及偏差
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF46-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
FF46-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
1
芯 |
0.14 |
19/0.10 |
1.02±0.05 |
1.52 |
2.24 |
3.01 |
6.99 |
11.7 |
0.20 |
19/0.12 |
1.14±0.05 |
1.64 |
2.36 |
4.22 |
8.57 |
13.6 |
0.4/0.3 |
19/0.16 |
1.32±0.05 |
1.82 |
2.54 |
5.87 |
10.8 |
16.2 |
0.6/0.5 |
19/0.20 |
1.52±0.05 |
2.02 |
2.74 |
8.43 |
13.9 |
19.9 |
0.75 |
19/0.23 |
1.70±0.05 |
2.20 |
2.92 |
10.5 |
16.6 |
22.9 |
1.00 |
19/0.26 |
1.80±0.05 |
2.30 |
3.03 |
12.5 |
18.9 |
25.5 |
1.20 |
19/0.28 |
2.06±0.05 |
2.59 |
3.31 |
16.1 |
23.4 |
30.7 |
1.50 |
19/0.32 |
2.25±0.05 |
2.78 |
3.50 |
19.5 |
27.3 |
35.2 |
2.00 |
19/0.36 |
2.41±0.05 |
2.94 |
3.66 |
24.5 |
32.8 |
41.1 |
2.50 |
37/0.30 |
2.78±0.08 |
3.33 |
4.05 |
32.3 |
41.8 |
51.0 |
3.00 |
37/0.32 |
2.90±0.08 |
3.45 |
4.17 |
37.3 |
47.2 |
56.7 |
4.00 |
37/0.37 |
3.38±0.10 |
3.93 |
4.95 |
46.9 |
58.3 |
73.9 |
5.00 |
37/0.40 |
3.53±0.10 |
4.08 |
5.10 |
56.5 |
68.3 |
84.5 |
6.00 |
37/0.45 |
4.08±0.10 |
4.63 |
5.65 |
68.2 |
81.7 |
99.8 |
8.00 |
133/0.29 |
5.03±0.10 |
5.58 |
6.60 |
97.0 |
111.5 |
133.6 |
四、常用规格结构数据表:(续)
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF46H3-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
FF46H3-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
2
芯 |
0.14 |
19/0.10 |
2.86 |
2.59 |
3.31 |
11.8 |
12.7 |
19.6 |
0.20 |
19/0.12 |
3.10 |
2.83 |
3.55 |
14.8 |
15.9 |
23.2 |
0.4/0.3 |
19/0.16 |
3.46 |
3.19 |
3.91 |
19.0 |
20.2 |
28.4 |
0.6/0.5 |
19/0.20 |
3.86 |
3.59 |
4.31 |
25.1 |
26.6 |
35.6 |
0.75 |
19/0.23 |
4.52 |
3.95 |
4.97 |
34.3 |
31.8 |
46.3 |
1.00 |
19/0.26 |
4.72 |
4.15 |
5.17 |
39.0 |
36.4 |
51.5 |
1.20 |
19/0.28 |
5.30 |
4.73 |
5.75 |
48.2 |
45.3 |
62.3 |
1.50 |
19/0.32 |
5.68 |
5.11 |
6.13 |
56.4 |
53.3 |
71.5 |
2.00 |
19/0.36 |
6.00 |
5.43 |
6.45 |
67.6 |
64.4 |
83.6 |
2.50 |
37/0.30 |
6.75 |
6.17 |
7.20 |
87.7 |
83.1 |
108.1 |
3.00 |
37/0.32 |
7.00 |
6.41 |
7.45 |
98.2 |
94.6 |
120.8 |
4.00 |
37/0.37 |
8.00 |
7.42 |
8.46 |
121.0 |
122.5 |
153.9 |
5.00 |
37/0.40 |
8.25 |
7.72 |
8.75 |
141.8 |
142.4 |
173.4 |
6.00 |
37/0.45 |
9.40 |
8.82 |
10.90 |
169.3 |
169.8 |
212.2 |
四、常用规格结构数据表:(续)
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF46H3-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
FF46H3-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
3
芯 |
0.14 |
19/0.10 |
3.03 |
2.76 |
3.48 |
15.7 |
16.8 |
24.4 |
0.20 |
19/0.12 |
3.29 |
3.02 |
3.74 |
20.0 |
21.3 |
29.5 |
0.4/0.3 |
19/0.16 |
3.68 |
3.41 |
4.13 |
26.0 |
27.5 |
36.7 |
0.6/0.5 |
19/0.20 |
4.11 |
3.84 |
4.56 |
34.9 |
36.6 |
46.8 |
0.75 |
19/0.23 |
4.80 |
4.23 |
5.25 |
46.7 |
44.1 |
60.4 |
1.00 |
19/0.26 |
5.02 |
4.45 |
5.47 |
53.7 |
50.9 |
67.9 |
1.20 |
19/0.28 |
5.64 |
5.07 |
6.09 |
66.9 |
63.7 |
83.0 |
1.50 |
19/0.32 |
6.05 |
5.48 |
6.50 |
78.7 |
75.4 |
96.0 |
2.00 |
19/0.36 |
6.40 |
5.83 |
6.85 |
95.2 |
91.7 |
114.0 |
2.50 |
37/0.30 |
7.18 |
6.51 |
7.55 |
121.5 |
120.3 |
146.8 |
3.00 |
37/0.32 |
7.45 |
6.87 |
7.90 |
137.8 |
137.6 |
165.2 |
4.00 |
37/0.37 |
8.55 |
8.05 |
8.10 |
171.3 |
170.7 |
203.3 |
5.00 |
37/0.40 |
8.85 |
8.36 |
9.40 |
200.7 |
199.8 |
233.3 |
6.00 |
37/0.45 |
10.10 |
9.55 |
10.60 |
242.7 |
240.6 |
279.0 |
四、常用规格结构数据表:(续)
芯数 |
标称
截面
mm2 |
线芯结构
根数/直径
mm |
成品外径最大值 mm |
成品电缆重量 最大值
kg/km |
FF46H3-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
FF46H3-2 |
FF46P11-2
FF46P21-2 |
FF46P11H3-2
FF46P21H3-2 |
4
芯 |
0.14 |
19/0.10 |
3.31 |
3.04 |
3.76 |
19.7 |
20.9 |
29.3 |
0.20 |
19/0.12 |
3.60 |
3.33 |
4.05 |
25.2 |
26.7 |
35.8 |
0.4/0.3 |
19/0.16 |
4.04 |
3.77 |
4.49 |
33.0 |
34.7 |
44.9 |
0.6/0.5 |
19/0.20 |
4.82 |
4.25 |
5.27 |
49.5 |
46.6 |
63.3 |
0.75 |
19/0.23 |
5.26 |
4.69 |
5.71 |
59.4 |
56.4 |
74.6 |
1.00 |
19/0.26 |
5.50 |
4.93 |
5.95 |
68.4 |
65.3 |
84.4 |
1.20 |
19/0.28 |
6.20 |
5.63 |
6.65 |
85.6 |
82.1 |
104.0 |
1.50 |
19/0.32 |
6.66 |
6.09 |
7.11 |
101.0 |
97.4 |
121.0 |
2.00 |
19/0.36 |
7.05 |
6.48 |
7.50 |
123.0 |
119.0 |
143.0 |
2.50 |
37/0.30 |
7.92 |
7.45 |
8.47 |
156.6 |
156.7 |
186.1 |
3.00 |
37/0.32 |
8.20 |
7.64 |
8.65 |
177.4 |
177.9 |
207.9 |
4.00 |
37/0.37 |
9.45 |
8.95 |
9.97 |
221.5 |
212.2 |
247.8 |
5.00 |
37/0.40 |
9.80 |
9.30 |
10.35 |
261.0 |
258.1 |
295.5 |
6.00 |
37/0.45 |
12.0 |
11.45 |
12.50 |
318.5 |
314.6 |
362.3 |
|
