SFT系列 实芯聚四氟乙烯绝缘半硬同轴射频电缆 作者:本站 来源:网络 点击:3366 次 发布时间:2009-8-12
一、 概述:
实芯聚四氟乙烯绝缘半硬同轴射频电缆具有屏蔽性好、使用频率高、驻波比小、功率大、可靠性高等各种特点,执行GJB973-1990。适用于微波、射频设备和采用类似技术的高频、超高频电子装置中。

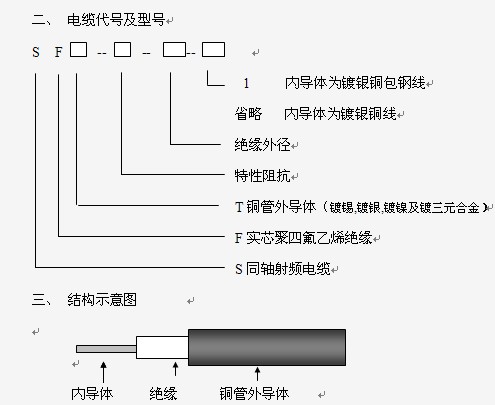

四、使用特性:
工作温度: -55~125℃(铜管外导体)
-55~165℃(镀锡/镀三元合金铜管外导体)
-55~200℃(镀银/镀镍铜管外导体)
五、结构数据及主要性能:(表一)
型号 |
内导体
根数/直径
mm |
标称
绝缘外径
mm |
标称
电缆外径
mm |
标称
特性阻抗
Ω |
衰减常数
≤dB/100m |
试验
电压
kV |
最小弯曲芯棒直径
mm |
1GHz |
3GHz |
10GHz |
SFT-50-0.6 |
SC1/0.20 |
0.66 |
0.92 |
50 |
187 |
295 |
612 |
1.0 |
3 |
SFT-50-1 |
SC1/0.28 |
0.92 |
1.18 |
145 |
268 |
562 |
2.0 |
5.0 |
SFT-50-2 |
SC1/0.51 |
1.68 |
2.18 |
80.2 |
120.0 |
287.5 |
5.0 |
6.3 |
SFT-50-2-1 |
SCT1/0.51 |
1.68 |
2.18 |
80.2 |
120.0 |
287.5 |
5.0 |
6.3 |
SFT-50-3 |
SC1/0.92 |
2.98 |
3.58 |
39.4 |
68.9 |
144.7 |
5.0 |
12 |
SFT-50-3-1 |
SCT1/0.92 |
2.98 |
3.58 |
39.4 |
68.9 |
144.7 |
5.0 |
12 |
SFT-50-5 |
SC1/1.63 |
5.30 |
6.0 |
24.6 |
52.5 |
108.3 |
7.5 |
16 |
注: SC---镀银铜线 , SCT ---镀银铜包钢线。50-3相当于RG402 , 50-2相当于RG405
五、结构数据及主要性能:(表二)
型号 |
内导体
根数/直径
mm |
标称
绝缘外径
mm |
标称
电缆外径
mm |
标称
特性阻抗
Ω |
衰减常数
≤dB/100m |
试验
电压
kV |
最小弯曲芯棒直径
mm |
1GHz |
3GHz |
10GHz |
SFT-25-2 |
SC1/0.96 |
1.68 |
2.18 |
25 |
80.2 |
120.0 |
287.5 |
3.0 |
6.3 |
SFT-35-2 |
SC1/0.79 |
1.68 |
2.18 |
35 |
80.2 |
120.0 |
287.5 |
3.0 |
6.3 |
SFT-25-3 |
SC1/1.63 |
1.68 |
2.18 |
25 |
80.2 |
120.0 |
287.5 |
4.0 |
6.3 |
SFT-35-3 |
SC1/1.37 |
2.98 |
3.58 |
35 |
39.4 |
68.9 |
144.7 |
5.0 |
12 |
SFT-75-3 |
SC1/0.51 |
2.98 |
3.58 |
75 |
39.4 |
68.9 |
144.7 |
5.0 |
12 |
SFT-95-3 |
SC1/0.32 |
2.98 |
3.58 |
95 |
39.4 |
68.9 |
144.7 |
5.0 |
12 |
SFT-75-5 |
SC1/0.92 |
5.30 |
6.0 |
75 |
24.6 |
52.5 |
108.3 |
7.5 |
16 |
注: 可按需要生产10~100欧姆其他特性阻抗的电缆,除阻抗外其它参数不变。
|
