SFX系列 实芯聚四氟乙烯绝缘半柔同轴射频电缆 作者:本站 来源:网络 点击:3890 次 发布时间:2009-8-12
一、 概述:
实芯聚四氟乙烯绝缘半柔射频电缆,具有屏蔽性好、使用频率高、驻波比小、功率大、可靠性高等各种特点,相对于半硬电缆更柔软,可多次重复弯折。该类电缆适用于微波、射频设备和移动基站、延迟线和其它电子设备的信号连线。

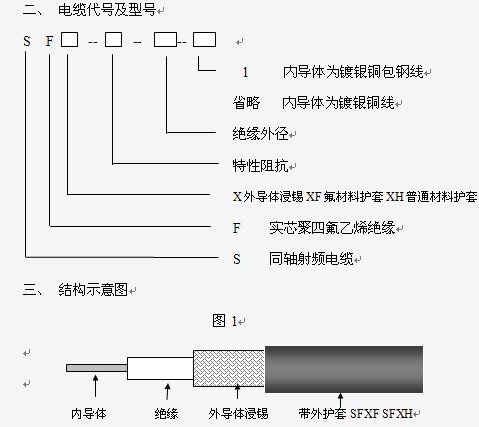

二、 电缆代号及型号:
四、使用特性:
工作温度: -55~165℃ (SFX及SFXF)
-20~90℃ (SFXH)
五、结构数据及主要性能:
SFX 实芯聚四氟乙烯绝缘半柔同轴射频电缆
型号 |
内导体
根数/直径
mm |
标称
绝缘外径
mm |
标称
电缆外径
mm |
标称
特性阻抗
Ω |
衰减常数
≤dB/100m |
试验
电压
kV |
最小弯曲半径
mm |
1GHz |
3GHz |
10GHz |
SFX-50-1 |
SC1/0.28 |
0.92 |
1.18 |
50 |
148 |
268 |
562 |
2.0 |
4.5 |
SFX-50-2 |
SC1/0.51 |
1.68 |
2.18 |
80.2 |
120.0 |
287.5 |
5.0 |
6.0 |
SFX-50-2-1 |
SCT1/0.51 |
1.68 |
2.18 |
80.2 |
120.0 |
287.5 |
5.0 |
6.0 |
SFX-50-3 |
SC1/0.94 |
2.98 |
3.58 |
39.4 |
68.9 |
144.7 |
5.0 |
11 |
SFX-50-3-1 |
SCT1/0.94 |
2.98 |
3.58 |
39.4 |
68.9 |
144.7 |
5.0 |
11 |
SFX-50-5 |
SC1/1.63 |
5.30 |
6.0 |
24.6 |
52.5 |
108.3 |
7.5 |
16 |
注:SFX-50-5相当于RG401,SFX-50-3相当于1673,SM141,RG402,SFX-50-2相当于1671,SM086,RG405,SFX-50-1相当于SM047。
可以根据需要提供12.5、25、35、75、95等特性阻抗的半柔电缆,除阻抗不同其余参数不变。
SFXF SFXH 实芯聚四氟乙烯绝缘带护套半柔同轴射频电缆
五、结构数据及主要性能(续):
型号 |
内导体
根数/直径
mm |
标称
绝缘外径
mm |
标称
电缆外径
mm |
标称
特性阻抗
Ω |
衰减常数
≤dB/100m |
试验
电压
kV |
最小弯曲半径
mm |
1GHz |
3GHz |
10GHz |
SFXF-50-1 |
SC1/0.28 |
0.92 |
1.55 |
50 |
124.5 |
187.2 |
378.7 |
2.0 |
5.0 |
SFXF-50-2 |
SC1/0.51 |
1.68 |
2.70 |
80.2 |
120.0 |
287.5 |
5.0 |
6.0 |
SFXF-50-2-1 |
SCT1/0.51 |
1.68 |
2.70 |
80.2 |
120.0 |
287.5 |
5.0 |
6.0 |
SFXF-50-3 |
SC1/0.94 |
2.98 |
4.20 |
39.4 |
68.9 |
144.7 |
5.0 |
11 |
SFXF-50-3-1 |
SCT1/0.94 |
2.98 |
4.20 |
39.4 |
68.9 |
144.7 |
5.0 |
11 |
SFXF-50-5 |
SC1/1.63 |
5.30 |
6.10 |
24.6 |
52.5 |
108.3 |
7.5 |
16 |
SFXH-50-1 |
SC1/0.28 |
0.92 |
2.00 |
50 |
124.5 |
187.2 |
378.7 |
2.0 |
5.0 |
SFXH-50-2 |
SC1/0.51 |
1.68 |
3.00 |
80.2 |
120.0 |
287.5 |
5.0 |
6.0 |
SFXH-50-2-1 |
SCT1/0.51 |
1.68 |
3.00 |
80.2 |
120.0 |
287.5 |
5.0 |
6.0 |
SFXH-50-3 |
SC1/0.94 |
2.98 |
4.50 |
39.4 |
68.9 |
144.7 |
5.0 |
11 |
SFXH-50-3-1 |
SCT1/0.94 |
2.98 |
4.50 |
39.4 |
68.9 |
144.7 |
5.0 |
11 |
SFXH-50-5 |
SC1/1.63 |
5.30 |
7.50 |
24.6 |
52.5 |
108.3 |
7.5 |
16 |
注:1.F为氟塑料护套,H为PV塑料护套。
2.可以根据需要提供12.5、25、35、75、95等特性阻抗的半柔电缆,除阻抗不同其余参数不变。
|
