柔软型高温电缆 作者:本站 来源:网络 点击:3572 次 发布时间:2009-8-20 一、用途:
RF4H,RF4RH,RF46H,RF4PH, RF4RPH,RF46PH柔软型高温电缆采用氟塑料为绝缘,使用新型柔软材料为护套,保证了氟塑料的优良耐温性,同时电缆具有一定的柔软性。产品具有耐溶剂,耐磨,阻燃以及抗高低温,抗干扰,电性能可靠稳定,使用柔软等特点。适用于工作在环境气候恶劣地区的各种电器仪器、电子设备,及野外控制系统等。
二、使用条件及执行标准:
额定电压:300/600V
额定温度:200℃
长期使用温度:-45-70℃(短暂-50-90℃)
执行标准:企业标准Q/77450932-9.3-2007

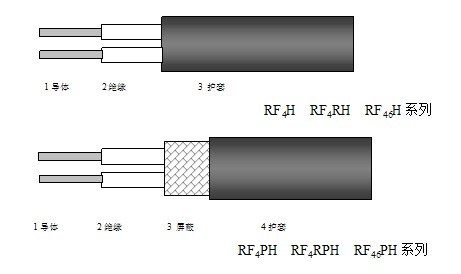

三、产品结构:(示意图)
四、常用规格结构数据表:(可根据用户特殊需要定做)
RF4H RF46H系列
标称
截面
mm2 |
线芯
结构 |
电线最大外径
mm |
20℃导体最大直流电阻 |
根数/直径
mm |
2芯 |
3芯 |
4芯 |
5芯 |
6-7芯 |
10芯 |
12芯 |
14芯 |
16芯 |
19芯 |
镀银铜芯 |
镀锡铜芯 |
0.12 |
7/0.15
24/0.08 |
3.1*4.5 |
4.7 |
5.0 |
5.1 |
5.5 |
6.8 |
7.0 |
7.4 |
7.8 |
8.6 |
148 |
157 |
0.20 |
19/0.12
42/0.08 |
3.3*4.9 |
5.1 |
5.5 |
5.5 |
6.0 |
7.69 |
7.8 |
8.7 |
9.1 |
9.6 |
86.6 |
91.7 |
0.35 |
19/0.16
75/0.08 |
3.7*5.7 |
6.1 |
6.5 |
6.7 |
7.3 |
9.7 |
10.0 |
10.5 |
11.1 |
11.7 |
52.0 |
55.0 |
0.50 |
19/0.18
105/0.08 |
4.0*6.2 |
6.5 |
7.1 |
7.3 |
7.9 |
10.7 |
10.9 |
11.5 |
12.1 |
12.8 |
37.1 |
39.3 |
0.75 |
19/0.23 |
4.5*7.2 |
7.6 |
8.3 |
9.1 |
9.9 |
12.6 |
12.6 |
14.2 |
14.9 |
15.7 |
24.8 |
26.2 |
1.00 |
19/0.26 |
4.6*7.5 |
7.9 |
8.6 |
9.5 |
10.4 |
13.7 |
13.7 |
14.9 |
15.7 |
16.6 |
18.2 |
19.3 |
1.50 |
19/0.32 |
5.0*8.2 |
9.0 |
9.0 |
10.4 |
11.4 |
15.0 |
15.0 |
16.3 |
17.3 |
18.2 |
12.1 |
12.9 |
2.00 |
19/0.36 |
6.3*10.3 |
11.0 |
12.0 |
12.8 |
14.4 |
---- |
--- |
---- |
---- |
---- |
9.14 |
9.67 |
2.50 |
19/0.41 |
6.7*11.2 |
11.9 |
13.1 |
14.3 |
15.7 |
---- |
---- |
---- |
---- |
---- |
7.59 |
8.04 |
4.00 |
37/0.37 |
7.5*12.9 |
14.1 |
15.5 |
---- |
---- |
---- |
---- |
---- |
----- |
---- |
4.49 |
4.75 |
6.00 |
37/0.45 |
9.4*16.1 |
17.1 |
18.9 |
---- |
---- |
---- |
---- |
---- |
---- |
---- |
2.97 |
3.14 |
RF4PH RF46PH系列
标称
截面
mm2 |
线芯
结构 |
电线最大外径
mm |
20℃导体最大直流电阻 |
根数/直径
mm |
2芯
椭圆 |
3芯 |
4芯 |
5芯 |
6-7芯 |
10芯 |
12芯 |
14芯 |
16芯 |
19芯 |
镀银铜芯 |
镀锡铜芯 |
0.12 |
7/0.15
24/0.08 |
3.1*4.5 |
5.2 |
5..5 |
5.6 |
6.0 |
7.3 |
7.5 |
7.9 |
8.3 |
9.0 |
148 |
157 |
0.20 |
19/0.12
42/0.08 |
3.3*4.9 |
5.6 |
6.0 |
6.1 |
6.6 |
7.9 |
8.3 |
9.3 |
9.6 |
10.2 |
86.6 |
91.7 |
0.35 |
19/0.16
75/0.08 |
3.7*5.7 |
6.6 |
7.0 |
7.2 |
7.8 |
10.2 |
105 |
11.0 |
11.6 |
12.3 |
52.0 |
55.0 |
0.50 |
19/0.18
105/0.08 |
4.0*6.2 |
7.0 |
7.6 |
7.9 |
8.5 |
11.3 |
10.9 |
12.1 |
12.6 |
13.2 |
37.1 |
39.3 |
0.75 |
19/0.23 |
4.5*7.2 |
8.1 |
8.9 |
9.6 |
10.3 |
12.9 |
13.2 |
14.8 |
15.6 |
16.2 |
24.8 |
26.2 |
1.00 |
19/0.26 |
5.1*8.0 |
8.9 |
9.6 |
10.7 |
11.5 |
14.7 |
14.9 |
15.9 |
16.8 |
17.6 |
18.2 |
19.3 |
1.50 |
19/0.32 |
5.5*8.7 |
10.0 |
10.2 |
10.9 |
11.9 |
15.5 |
15.6 |
16.8 |
17.8 |
--- |
12.1 |
12.9 |
2.00 |
19/0.36 |
6.8*10.8 |
11.5 |
12.5 |
13.3 |
14.9 |
---- |
--- |
---- |
---- |
---- |
9.14 |
9.67 |
2.50 |
19/0.41 |
7.2*11.7 |
12.4 |
13.6 |
14.8 |
16.2 |
---- |
---- |
---- |
---- |
---- |
7.59 |
8.04 |
4.00 |
37/0.37 |
8*13.4 |
14.6 |
15.9 |
---- |
---- |
---- |
---- |
---- |
----- |
---- |
4.49 |
4.75 |
6.00 |
37/0.45 |
9.9*16.5 |
17.6 |
19.4 |
---- |
---- |
---- |
---- |
---- |
---- |
---- |
2.97 |
3.14 |
其中采用0.08绞合导体的为聚四氟乙烯绕包绝缘,型号:RF4H,,RF4RPH
五、主要技术特征:
浸水后试验电压: RF4H,RF4PH,RF46H,RF46PH............2000V/50Hz
RF4RH,RF4RPH......................1000V/50Hz
绝缘电阻:芯与芯之间在20℃时不低于10MΩ•km
六、交货长度:
成圈长度100米成盘或自然段成盘。允许长度不小于5米的短线段交货,其数量不大于交货总长度的15%,且每件中短段数应该不超过5个。根据协议,可允许任何长度交付。
|
